TM オイルクーラー (アルミサイドタンク仕様) 登場です!

2015年08月27日(木)

今夜は、TM-SQUARE の 新製品をご紹介いたしましょう!





イベント等では、モニター販売にて、

少々フライング気味に、販売を開始しておりました

TM-SQUARE の 新仕様 オイルクーラーが、

いよいよ、正式発売となりました!!









234a352b33











「スイフトで、サーキットを走るなら、オイルクーラーは、ぜひとも装着したい パーツ です」




だって・・・・・・、

サーキット走行では、カンタンに 140~150℃ といった、

超高温域に達してしまう M16Aエンジン の油温は、

エンジンオイルのライフを短命にするだけでなく、

オイルの粘度低下に伴う 油圧低下により、メタルトラブルの原因と なるからです。







もう少し、詳しく解説すると、

油温の上昇  →   オイルの粘度低下

(温度が上がれば上がるほど、粘度が下がってしまうのは、オイルの宿命です・・・・・)





そして、オイルの粘度低下 は、油圧の低下を引き起こします。

(オイルの粘度が低いと、オイルポンプ内で発生させる油圧が低くなってしまいます・・・・・)





でもって、油圧が低下すれば、オイルライン中の一番遠いところには、

十分にオイルが供給されません・・・・・。





スイフトの場合、一番遠いのは、4番メタル となりますので、

ここが焼きついて、「カタカタカタッ・・・・」 となってしまうのです。





(ちなみに、メタルが焼きつくと、ほとんどの場合、クランクも交換となりますので、

オーバーホール + 修理代で、約40~50万円の出費となります・・・・・)





それから、オイルクーラーは、

サーキットにおけるオイルのライフを かなり延命してくれます。

TM-SQUARE M16A の WEB サイト にも、明記しましたが、





オイルの劣化は・・・・・、



「粘度低下による劣化」  →   サーキット走行により、急激に劣化が進む

「酸化による劣化」     →   ストリートでの走行距離に比例して劣化が進む



の2種類があり、特に、粘度に関しては、

サーキットで高温になることで、一気に劣化が進みます。







ですから・・・・、

オイルクーラーの装着により、油温の上昇を抑制できることから、

粘度に対する劣化も緩やかになり、ライフが長くなるのであります。







少々、前置きが長くなりましたが、

では、新作オイルクーラーの詳細をご紹介しましょう!

まず、今までの製品と 一番大きく違うのは、

「熱交換効率」 と 「耐圧性」 に優れる

アルミサイドタンク仕様 のコアを採用したことです。









0eed6de95c



89aeda094c









そして、このコアは、コアを製造しているメーカーの既製品ではなく、

ZC31S & ZC32S のラジエター 横のスペースに、

ピッタリと適合するサイズに製作した スイフト専用設計なのであります。









07cbba7bdd











それに、オイルリークによるトラブルを抑制するため、

アタッチメントの使用を徹底的に排除し、

フィッティング装着部を溶接により接合いたしました。







d1ff1e48f0





6293a4baa8











やっぱり、オイルクーラーって、

ラジエターに比べると圧力が高いですから、

どうしても、オイルリークによるトラブルは、発生しやすい環境下にあると思います。







ですから、徹底的に オイルリークの発生を抑制するために、

通常、オイルクーラーに使用されている

フィッティングサイズ変換アダプターを使用せず、

フィッティング装着部を溶接により固定したのであります。

(やっぱ、スイフト専用だからこそできる 発想ですよね~)







また、オイルラインには、レーシングカーの定番となっている

柔軟性に優れる、「ナイロンブレイド」 の軽量ホース (#10) と、

45° 90° のベントチューブ アルミ フィッティング を使用し、

オイルラインが 可能な限り短くなるレイアウトとしました。







やっぱ、オイルラインが長いと、圧損が高くなり、

オイルポンプへの負担が増大し、エンジン出力が奪われますから!











70467770b0





8b1c1bd48f













もちろん、オイルラインが短いことで、

重量増の抑制、そして、他のパーツとの干渉も、最小限に抑制しました。







その他にも、





1/8PT センサー取り出し口を2箇所設定した サンドイッチブロック!

「流量の減少」 と、「唸り音」 を抑制 する サーモスタットレス仕様!

完全にボルトオン装着できる スイフト専用 各種ステー!

防振ゴムを使用し、振動対策も万全!




といった感じの商品なのであります。

でもって、お値段は・・・・・、











68a3651cdf



商品名 : TM-SQUARE オイルクーラーキット

アルミサイドタンクタイプ (ZC31S)

品番 : TMOC-Y03031

価格 : 118,800円 (税込)















45eabb657b



商品名 : TM-SQUARE オイルクーラーキット

アルミサイドタンクタイプ(ZC32S)

品番 : TMOC-Y03032

価格 : 118,800円 (税込)













となります。







少々、お値段は上がってしまいましたが、

先日、実物を確認し、装着された 某スイフトマイスター さんに、





「高い! と思ったけど、この作り方なら 仕方ないね!!」




と言っていただけたときは、嬉しかったですね~。









だって、スイフトへの想いがないと、

この作り方で、リリースできなかったと思います。ハイ。









TM-SQUARE オイルクーラーキットの WEB サイトは、こちら!









ということで!

ZC31S 専用品も、ZC32S 専用品も、

好評発売中となりますので、みなさん、どうぞよろしくお願いいたします!!











ホントに???  このクルマが、あのクルマ・・・・・・なの?

2015年08月19日(水)

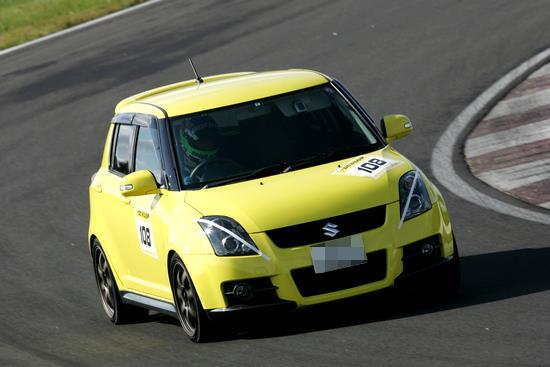

TOP の写真・・・・・・、











TM-SQUARE の デモカー(1号車)なんです!!

って言っても、信じてもらえないですよね・・・・、きっと。











しかし!!

この写真は、正真正銘!!



TM-SQUARE として、

スイフトの開発をスタートさせた当時、2007年の

1号車の写真なんですよね~。

(先日、写真を整理していたら、発見したんです!)













場所は、ハイランド(だと思われる・・・・・)です。











まぁ~、この頃は、

どの方向性の製品をリリースするかを

ずっと、考えていましたので、

試行錯誤を繰り返しながら、とにかく、走ってましたね~。



(これら徹底的なサーキットテストがあったからこそ、

数々のTM-SQUARE 製品が、誕生したのであります!)



でも、まぁ~・・・・・・・・・、

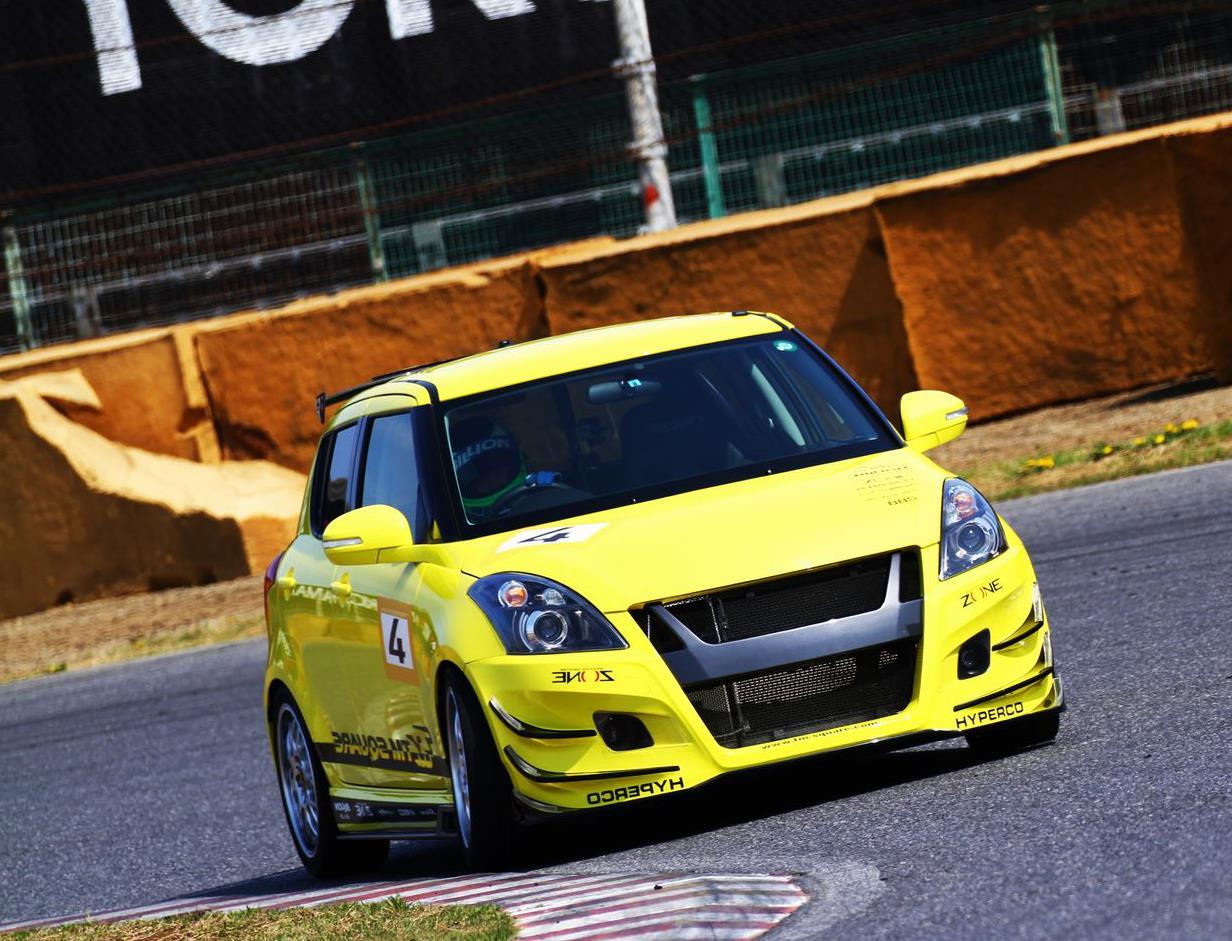

TM-SQUARE 進化しましたよね~(笑)



























これからも、もっともっと、頑張ります!



ZONE
ZONE ブレーキフルード ZF-031 モニターレポート! その②

2015年08月06日(木)


p11

2015年6月に、ZONE ブレーキフルード ZF-031

発売記念として開催しました モニターキャンペーン!

本日は、その モニターキャンペーンにて、

実際に、ZONE ブレーキフルード ZF-031 を ご使用いただきました

モニター様 からの レポート を ガッツリと、ご紹介したいと思います。

それでは、各質問項目ごとに、どーぞ!!


Q 交換後、ペダルフィールに変化はありましたか?

○ 6月初めに、大容量キャリパーに交換し、効きは文句ないのですが、

いくらエア抜きをしても、タッチがスポンジーで正直がっかりしていました。

しかし、ZONEに交換したところ、期待していた以上にフィーリングがカッチリし、

思わすニンマリしてしまいました。

○ 交換後まずブレーキを踏んで、しっかりとした剛性感のあるペダルタッチに驚きました。

粘度を高くしたと聞いていましたが、踏んですぐに分かるほどです。

○ フルード交換時にブレーキタッチがカッチリすると聞いていましたが、確かに最初の

ブレーキで違いが分かるほどカッチリしました。

元々BILLIONのスーパーブレーキフルード   を使用していましたが、それでも違いが

分かるほどでした。また、カッチリする事によって扱い難くなるような事は無かったです。

○ ペダルストロークが短くなり、剛性感のあるフィーリングに。

ただ硬いフィールではなく、街乗りでも操作しやすい。

○ 驚きました。カッチリした感触になりました。 まるで ブレーキホース を

スポーツタイプ に交換したかのような シッカリ感になりました。

○ 変化ありました。ブレーキペダルを踏み込んだ時の効き始める位置が少し高くなり、

街乗りでは以前より少ないペダルストロークでブレーキをコントロールできるようになりました。

Q ブレーキペダルの踏み込み量と減速感はリンクしていましたか?

○ とても良くなりました!

以前は 「10段階で1踏んでも効き始めず、2踏むと突然2の分効く」 という感じでしたが、

このフルードでは 「1踏んだ時点で1効き始める」 といった感じでとてもリニアになりました。

○ 踏み始めてから制動力が立ち上がるまでのラグが無く、踏力の通りに制動力が立ち上がる。

○ ペダルの踏み込みに合わせて制動力がリニアに変化する感じ。

パッドはそのままなのに、ブレーキの効きがよくなった様にも思えました。

○ 素晴らしいです。踏み込み量と減速感がピッタリ一致しました。

ブレーキフルードだけなのに劇的な変化です。

○ ブレーキが効き過ぎる事なく踏んだ分だけ効いていると思います。

Q コーナー進入時、ブレーキリリースは思い通りのコントロールが

行えましたか?

○ リリースもリニアになりました。

踏み込みを緩めていったとき、以前は突然制動力が下がるようなポイントがあったが、

そのような嫌な感じが減りイメージに近いコントロールが出来るようになりました。

○ 交換した翌日にサーキット(袖ヶ浦フォレストレースウェイ)を走りましたが、

全てのコーナーにおいて非常に滑らかなブレーキができて

上手くなったように錯覚してしまいます。(笑)

踏力の変化に対して、非常にリニアで滑らかに反応してくれるのは

サーキットにおいて非常に強い武器になることは間違いないです。

○ 車がブレーキリリースによって向きを変えて行き、コントロールしやすくなりました。

○ 思い通り以上のリリース。

Q ヒール&トウのペダル操作時、踏力コントロールのしやすさは

体感いただけましたか?

○ 非常にやりやすくなったと思います。街乗りの低速域だとサーキットとかよりも

ブレーキの踏力とアクセルの煽りがぶれやすいのですが、ブレーキ踏力によるブレが

ないというか開発コンセプトのコントロール性っていうのは良くわかる気がしました。

○ まだワインディング程度しか走行していないですが、サーキットより緩い操作で、

より精密さが必要な場面でもイメージ通りの制動力がかかるためドライブに

(先の道路やハンドル、シフトワーク)集中できるようになりました。

○ 剛性感が適度にあるので、ブレーキをよく感じられヒールトゥしやすい。

○ 体感しました。以前よりはヒール&トウ時のブレーキの制動力変化が少なくなりました。

○ ダイレクト感があるので、操作性は格段と向上しました。

○ ヒール&トーでアクセルを煽る時にブレーキを一瞬踏み増してしまっても

急激にブレーキの効きが変化せず、修正できる猶予があるので、

踏力のコントロールができ姿勢を乱しにくいと思います。

Q ZF-031のコントロール性能により、ドライバビリティの向上に

つながりましたか?

(向上した場合、どのような変化がありましたか?)

○ ブレーキペダルから、今どれくらいの制動力がかかっているかが手に取るようにわかり、

結果想定通りのブレーキング進入ができる様になりました。リリース時は、うまく言葉では

説明できませんが、自分のペダル操作に対してアシストを入れてくれているような感覚。

結果想定以上にうまくリリースできるので、前輪荷重をしっかりかけたまま曲げることが

できます。まさに曲げるためのブレーキフルード。

○ ブレーキのフィーリングは、ブレーキを残しながらコーナリングする時のブレーキが

楽になったと言うか、コントロールがし易くなった感じがしました。

筑波1000の走行では、特に最終セクションの洗濯板から最終コーナーへ

3速から2速へダウンシフトし、ブレーキングしながら右へ回り込む際のブレーキングが

今までより安定して踏むことができました。

○ サーキットで連続周回をしてもブレーキタッチに変化がなく安心してブレーキを踏み込めました。

○ ドライバーの意思通りにブレーキの効きが変化するので、

ドライバビリティの向上に効果があります。

○ 踏力に対してのブレが少ない。

いや~、ZF-031 イイ仕事していますよね~!

モニターレポートをいただきましたみなさん、本当にありがとうございました!!

もう、かなり、前の話になりますが、レーシングカー(スーパーGT)にて、

田中が、はじめて HYPERCO スプリングを使用したとき、

それまで使用していたスプリングとは、あまりにも、ドライバビリティが違ったので、

「なんとかして、このスプリングを誰でも買えるようにしたい!」

という思いで、HYPERCO スプリング の輸入を始めました。

でも・・・・・・、発売当初は、

「こんなマニアックな違い、みなさんに理解していただけるだろうか・・・・・?」

と、強烈に不安で、仕方ありませんでしたが、

今では、田中がレーシングカーで感じた違いを

まったく同じように、みなさんにも、感じていただけたことで、

現在の HYPERCO マーケットが存在しているんですよね~。

そして、なんだか、ZONE ブレーキフルード ZF-031 も、

HYPERCO の登場と、同じ様に、感じるんですよね~。

まぁ~、それぐらい、

ブレーキのコントロール性を 劇的に進化させる ブレーキフルードであると、

開発担当者としても、自信を持っています。ハイ。

ということで!

ZONE ブレーキフルード ZF-031

みなさん、どうぞよろしくお願いいたします!

2

ZONE
ZONE ブレーキフルード ZF-031 モニターレポート! その①

2015年08月05日(水)

p12

2015年6月1日 に、発売を開始しました

ZONE ブレーキフルード ZF-031

発売以来、たくさんのみなさんに ご使用いただき、

とっても、ご高評をいただいて おります。ハイ。

ということで! 本日は、

神戸在住の 超マニアックな 86オーナー様から、

インプレッション が届きましたので、ご紹介したいと思います!!

それでは、どーぞ!

第一印象は「硬っ」ですw。

エンストしてブースターが効いてないのかと一瞬思ったほど。

しかしそれはごくごく最初だけで、あとは通常よりも少し踏力を

要するかな?程度になりました。

お店の近くを走ってみると、まずは、タッチがしっかりして

マスターシリンダーからオイルライン、

そしてキャリパーまでの剛性が上がったかのような感覚を覚えました。

ストリート コメント

交換後は、強いブレーキングから徐々に踏力を抜いていくと

それに呼応してリニアに減速力が落ちる、

抜くブレーキコントロールが今まで以上にわかりやすく

やりやすいことに気が付きます。

踏み込んで踏力を上げる時もとても感覚がわかりやすい。

まるでブレーキホースやマスターシリンダーストッパーなど何か

ブレーキ周りのライトチューンをしたような不思議な感じです。

そして、高速に入ってからは本領を発揮した感覚を強く感じました。

前方が空いたところで加速をし、コーナーに向かって減速を開始。

ガツンッと踏み込んでいくと非常にしっかり、かっちりとした感覚で

踏力がブレーキパッドに伝わっていく感触があります。

しかもグラフにしたとすると、定規で線を引いたように

一定の減速Gで減速していきます。

コーナーに近づくにつれ徐々に踏力を弱めていきますと、

やはり、そのまま緩めた分だけ減速Gが弱まる感じ。

これまでのBILLIONのスーパーブレーキフルードでも十分に踏力、

減速Gの関係はリニアだと思っていましたが、

この感覚はBILLION以上だと思います。

また、タイトなコーナーが連続するJCT部分では、

進入時にグイッと減速してそこからブレーキリリースするという作業が

無意識に非常に楽しく出来ていたのです。

できるだけ速い車速から急減速し、そこからブレーキをリリースしながら

ノーズをインに向け、しっかり旋回体勢ができたら加速に入る。

書くと当たり前のことですが、これが何の不安要素もなく、

しかも続けて何度やっても全く同じ感触のまま連続して行えるのです。

違う角度から言うと、しつこい(未練たらしいw、長く引きずる)

ブレーキングがいとも簡単にできてしまいます。

これまでなら減速しすぎて余らせていたものが狙ったところまで

狙ったようにブレーキを引っ張ることが簡単に出来ます。

うまくなったのかと勘違いしそうですw。

ワインディング コメント

高速コーナーの連続するワインディングで、

ブレーキをギリギリまで遅らせてからフルブレーキングし、

リリースしながらステアリングを切り込むと言う一連の流れは、

某JCTと同じ作業ではありますがギアが1~2段ほど高くなります。

そういう速度域でもブレーキに対する不安感は一切感じず

存在を忘れるが如くタイヤのグリップと車体の挙動に集中できます。

ちょっとビビってw ほんの少し踏力を増すだけでクルマはクッと減速をし、

またブレーキ余りそう! と思ってほんの少し緩めるだけで減速Gが弱まります。

本当に足に即応してリニアに減速力が変化するのです。

まるで、足の裏にブレーキパッドを付けてローターを踏んづけてる感じw

それほどダイレクト感があります。

気持ちよく流したあとは、タイトコーナーの連続する急な下りを降りました。

急勾配で不快なほどタイトで曲がり込んでいるコーナーですが

グッとブレーキングしてリリースしながら切り込んでいく作業が

苦になりません。

急な下りなのにもかかわらず踏力に対してリニアな減速Gが発生させられる

のですから、すなわち荷重移動(制御)も非常に行いやすく

車全体を操っている感覚を手軽に楽しめた気がしました。

また、ブレーキに対する不安感がかなり減少するので

(というよりなんだか妙に信用できる)、より深く突っ込んでも

「とっ散らからない」と自信を持って進入できる。

だから下りでも全然怖くなく攻められる。

ブレーキング操作のレベルが上がる = 姿勢制御の技術のレベルも

上がる だと思いますのでコーナリングに入る時の姿勢の作り方まで

簡単になったように思いました。

今後、自分は運転がうまくなったと勘違いして事故らないように注意

したいと思いますw。

いやはや・・・・、田中の言いたいこと、

すべて代弁いただきありがとうございます!!

しかし、まぁ~、ダイレクト感が向上するという表現で、

「足の裏にブレーキパッドを付けてローターを踏んづけてる感じw」

といったコメントがありますが、メッチャわかりやすい 表現ですよね~!

(ぜひ、弊社のカタログ製作を・・・・・・・笑)

でも、まぁ~、インプレッションを読んでいて、

これほどまで、ブレーキフルードは、

ドライバビリティに直結しているんだと、改めて感じました。

そして、田中は、も~、何も言うことがありません(笑)

(神戸の 86オーナー様 ありがとうございました)

以上、ZONE ブレーキフルード ZF-031 モニターレポート! その①

を お届けいたしました!!

5f4d8421a5

ZONE ブレーキフルード ZF-031 の解説ブログは、こちら!
